Co jest pod asfaltem: warstwy drogi od góry do dołu

Wiosną przed szkołą rozkopali ulicę, bo wymieniali rurę. Wykop miał ponad metr głębokości i równo przycięte ściany, jakby ktoś pokroił tort. Na przerwie wyprowadziłem klasę na chodnik, stanęliśmy przy barierkach i policzyliśmy warstwy. Na górze czarne, pod spodem drugie czarne, ale z grubszym kamieniem, niżej szary tłuczeń, piasek i na samym dole żółtawa glina. Uczeń z pierwszej klasy powiedział: „To jak kanapka”. Lepiej bym tego nie ujął.

Droga to coś więcej niż asfalt położony na ziemi. To konstrukcja, którą projektuje się podobnie jak strop albo belkę, tyle że leży płasko. Ma przenieść nacisk kół ciężarówki na grunt tak, żeby grunt prawie tego nie poczuł.

Z czego się składa

1. Warstwa ścieralna - górna, asfaltowa, styka się z oponą i pogodą.
2. Warstwa wiążąca - asfaltowa z grubszym kruszywem, rozkłada naprężenia pod ścieralną.
3. Podbudowa zasadnicza - asfaltowa albo z kruszywa łamanego, główna warstwa nośna.
4. Podbudowa pomocnicza - z kruszywa albo gruntu stabilizowanego cementem.
5. Warstwa mrozoochronna - z materiału, który nie podciąga wody i nie pęcznieje przy mrozie.
6. Podłoże - grunt rodzimy, zagęszczony albo ulepszony.

Na tablicy narysowałbym to tak

Koło, a pod nim mały prostokąt nacisku wielkości dłoni. Od niego w dół rozszerza się stożek, przez kolejne warstwy aż do gruntu. Na górze nacisk jest duży, ale działa na małą powierzchnię. Na dole ten sam ciężar rozkłada się na dużą powierzchnię, więc grunt czuje go słabo.

Każda warstwa ma w tym swoje zadanie. Ścieralna ma być szczelna, szorstka i odporna na ścieranie oponami, a w upał na koleiny. Wiążąca łączy ścieralną z podbudową i rozkłada siły dalej. Podbudowa przenosi większość obciążenia, a warstwy z kruszywa pod nią rozpraszają resztę i odprowadzają wodę. Ścieralna ma zwykle około 4 centymetrów, wiążąca kilka, a cała konstrukcja razem z podbudowami i warstwą mrozoochronną potrafi mieć kilkadziesiąt centymetrów. Dokładne grubości zależą od kategorii ruchu, czyli od tego, ile ciężkich osi przejedzie drogą przez lata. Osiedlowa uliczka i droga ekspresowa są zbudowane według tego samego schematu, ale grubości mają zupełnie inne.

Do podbudowy idzie kamień łamany, a nie żwir z rzeki. Ostre krawędzie klinują się ze sobą przy zagęszczaniu i tworzą szkielet, który się nie przesuwa. Okrągłe ziarna toczyłyby się jak kulki.

Każdą warstwę z kruszywa zagęszcza się walcem albo zagęszczarką płytową, zanim przyjdzie następna, a potem bada się jej nośność. Na budowie robi się to płytą dociskaną hydraulicznie: mierzy się, o ile ugina się grunt pod znanym naciskiem, a wynik trafia do dziennika budowy. Jeśli dolna warstwa jest za słaba, górne jej nie naprawią. Najwyżej ukryją problem na kilka sezonów.

Asfalt kładzie się na gorąco

Mieszanka asfaltowa to kruszywo oblepione asfaltem, czyli lepiszczem z ropy naftowej. Na zimno jest twarda jak kamień, na gorąco daje się rozłożyć. Według specyfikacji technicznych mieszankę z popularnym asfaltem 50/70 produkuje się zwykle w temperaturze około 135-165°C. Na budowę przyjeżdża wywrotką przykrytą plandeką, żeby nie wystygła po drodze.

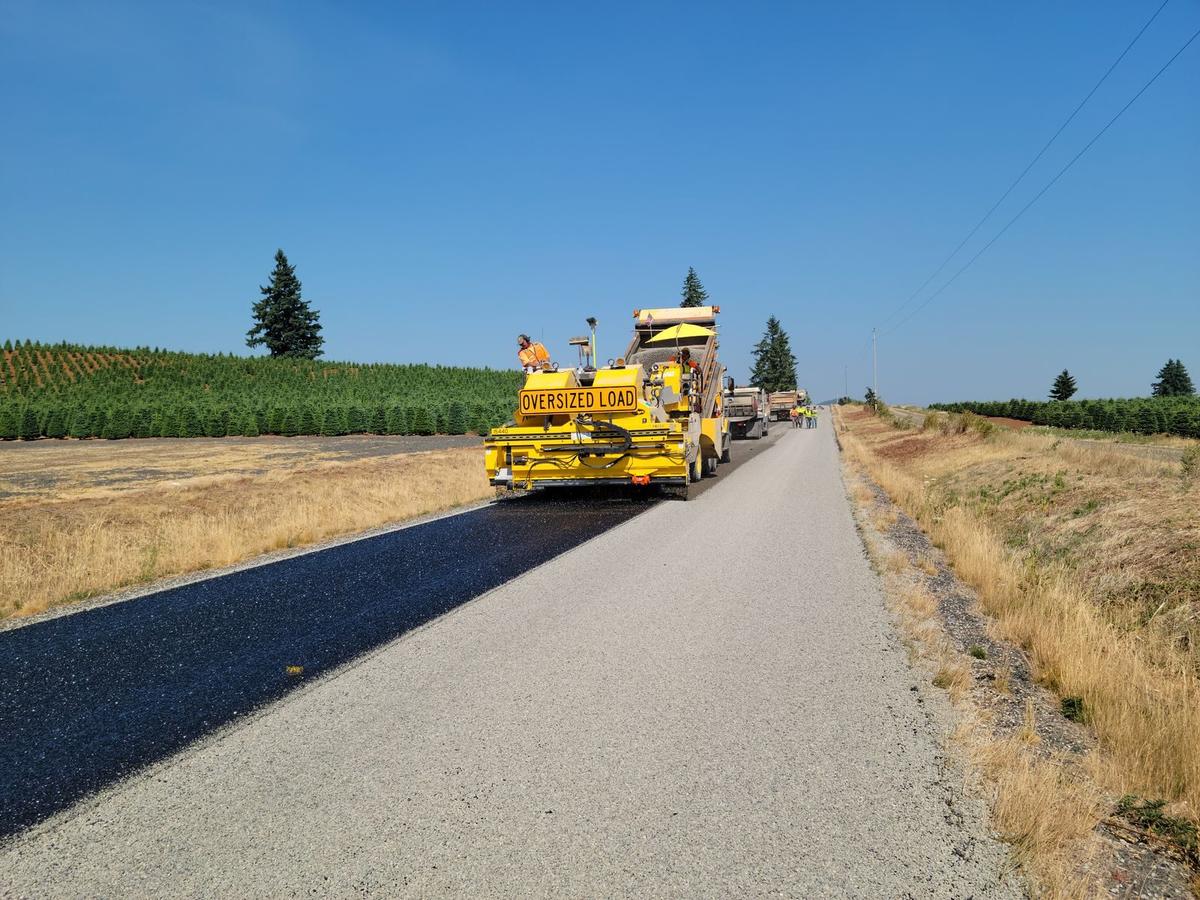

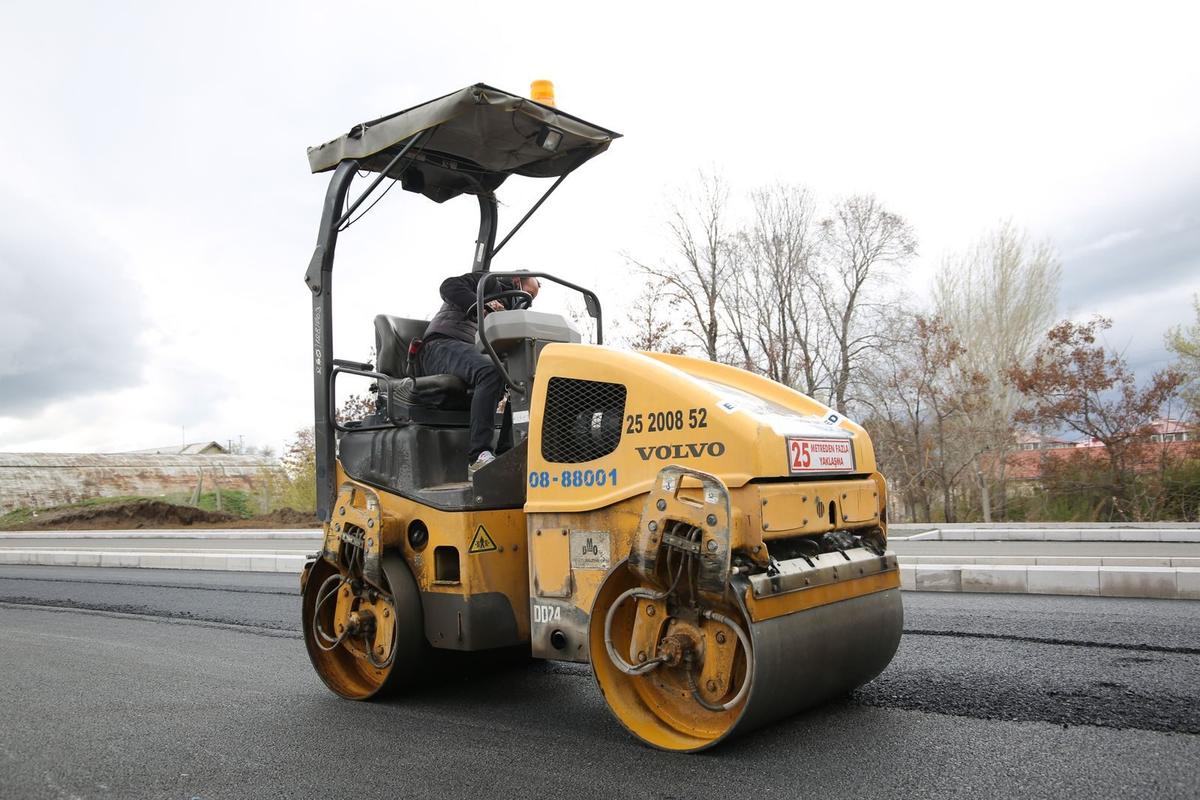

Rozściełacz przyjmuje mieszankę do kosza z przodu, przenośnik i ślimaki rozprowadzają ją na szerokość pasa, a stół z tyłu wyrównuje ją i wstępnie zagęszcza. Zaraz za nim jadą walce. Walcowanie musi się zmieścić w określonym zakresie temperatur: za gorąca mieszanka rozjeżdża się pod walcem, a za zimnej już się nie zagęści. Przed ułożeniem kolejnej warstwy spód skrapia się emulsją asfaltową, żeby warstwy się skleiły i pracowały razem, zamiast ślizgać się jedna po drugiej.

Uczniowie zawsze pytają, po co walec polewa bęben wodą. Po to, żeby gorący asfalt się do niego nie przyklejał i nie wyrywał kawałków nawierzchni.

Najtrudniejsze miejsce na każdej drodze to złącze, czyli styk dwóch pasów układanych osobno albo nowej nawierzchni ze starą. Krawędź zimnego pasa trzeba przyciąć i posmarować lepiszczem, żeby gorąca mieszanka się z nią związała. Źle zrobione złącze po dwóch zimach widać jako podłużne pęknięcie przez środek jezdni.

Dziury robi woda

Za wyboje po zimie odpowiada zwykle woda pod asfaltem, a nie sam asfalt. Woda wchodzi przez pęknięcie i zbiera się w porach i w podbudowie. W nocy zamarza, zwiększa objętość i rozpycha materiał od środka. W dzień odmarza, ale materiał jest już luźniejszy. Po kilku takich cyklach przejeżdża ciężarówka i wyrywa kawałek, którego nic już nie trzyma.

Dlatego warstwa mrozoochronna sięga głęboko, a droga ma spadki poprzeczne i odwodnienie. W Polsce grunt przemarza zimą zwykle na głębokość około 0,8-1,4 metra, zależnie od regionu. Pod jezdnią nie może zostać grunt, który mróz podnosi. Woda z jezdni ma jak najszybciej spłynąć do rowu albo kanału i nie stać na poboczu.

Druga choroba to koleiny. W upał asfalt mięknie, a ciężkie auta jeżdżą ciągle tym samym śladem. Materiał wypycha się na boki i zostają dwa rowki. Na drogach z dużym ruchem ciężarówek do górnych warstw daje się twardsze, modyfikowane asfalty.
