Ile wytrzyma belka regału paletowego i dlaczego się jej nie prostuje

W zakładzie mieliśmy magazyn części zamiennych. Nieduży, ale z trzema rzędami regałów paletowych na kilka poziomów i z wózkiem widłowym, który jeździł między nimi cały dzień. Kiedy zostałem brygadzistą, stary kierownik magazynu zaczął oprowadzanie od czegoś, co z częściami nie miało nic wspólnego. Pokazał mi wgnieciony słup ramy owinięty taśmą ostrzegawczą i powiedział: „Tego nikt nie prostuje. Czekamy na nowy element. Paleta stąd zeszła”.

Wtedy uważałem, że przesadza. Kawałek blachy lekko wygięty, dwa uderzenia młotkiem i po sprawie. Dopiero kiedy przeczytałem, jak się liczy taki regał, zrozumiałem, że miał rację co do joty.

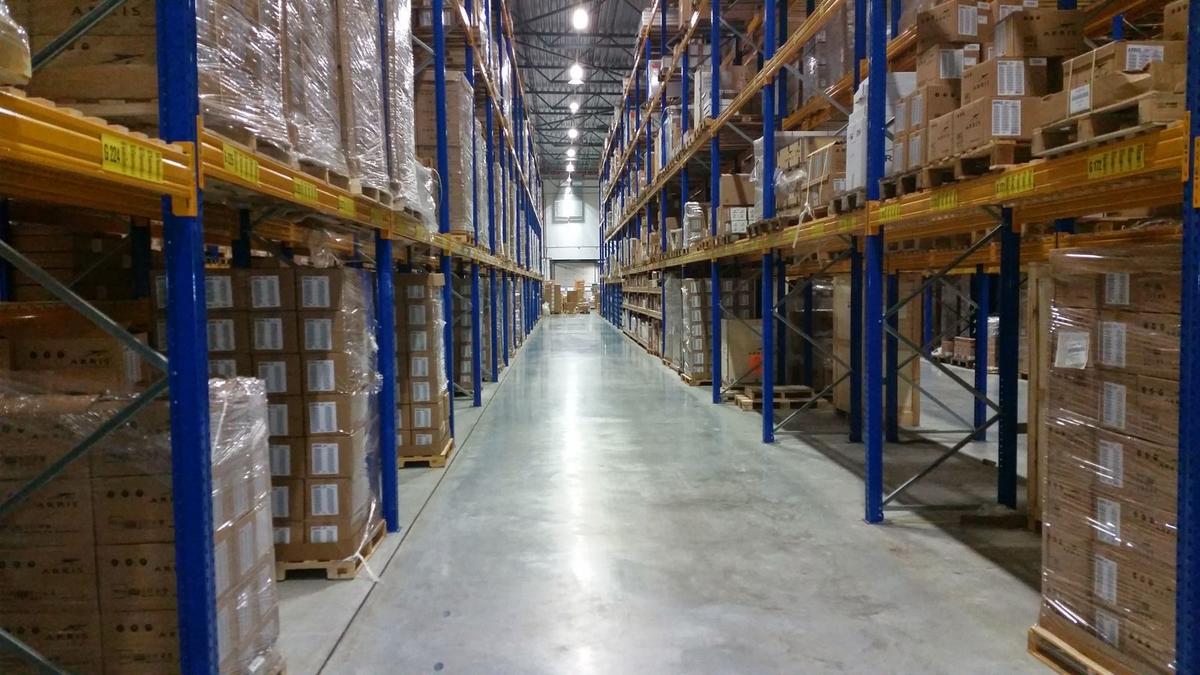

Z czego się składa

1. Ramy - dwa pionowe słupy połączone stężeniami, ustawione w rzędzie co kilka metrów.
2. Belki - poziome profile między ramami, na nich stoją palety.
3. Zaczepy belek - stalowe końcówki z hakami, które wchodzą w otwory w słupach.
4. Zabezpieczenia zaczepów - zawleczki albo blokady, żeby belka nie wyskoczyła do góry.
5. Stopy i kotwy - płytki pod słupami przykręcone do posadzki.
6. Odboje i osłony słupów - stalowe kątowniki albo kołnierze, które przyjmują uderzenie wózka.

Belka może się ugiąć, ale z umiarem

Belka regału to zwykła belka z podręcznika wytrzymałości materiałów. Leży na dwóch podporach, a palety naciskają na nią z góry. Pod pełnym ładunkiem jej środek trochę opada i to jest normalne. Według zasad projektowania regałów ugięcie nie powinno przekraczać około jednej dwusetnej rozpiętości. Przy belce długości 2,7 metra wychodzi około 13,5 milimetra. Jeśli pełna belka wisi wyraźnie bardziej, to albo ładunek jest za ciężki, albo belka jest uszkodzona. A jeśli po zdjęciu palet zostaje wygięta, uszkodzona jest na pewno.

O nośności decyduje cały układ, sama belka to za mało. Uniesie tyle, na ile pozwolą jej profil, zaczepy i słupy razem. Słup z kolei uniesie tyle, ile pozwalają odstępy między poziomami belek. Kto przełoży belkę kilka otworów wyżej, bo „paleta się nie mieści”, zmienia długość słupa między podporami i może obniżyć nośność całej ramy. Takie zmiany robi się więc tylko według obliczeń dostawcy.

Wynik tych obliczeń jest na tabliczce znamionowej regału: dopuszczalne obciążenie na poziom i na całą ramę. Tabliczka na końcu alejki wisi po to, żeby ją czytał każdy, kto odkłada towar.

Liczy się też sposób odkładania. Paleta ma stać równo na obu belkach i wystawać trochę z przodu i z tyłu. Postawiona krzywo albo puszczona z wysokości kilku centymetrów działa na belkę jak uderzenie, a nie jak spokojny ciężar. Operator, który palety kładzie, a nie zrzuca, przedłuża życie regału bardziej niż niejeden przegląd.

Profil gięty na zimno i młotek

Słupy i belki regałów robi się zwykle z cienkiej blachy giętej na zimno. Wszystkie zagięcia i przetłoczenia profilu są tam po to, żeby z cienkiej blachy zrobić sztywny element. Kiedy wózek uderzy w słup, blacha w miejscu wgniecenia się odkształca i zmienia się stan materiału. Nawet po wyprostowaniu to już nie jest ten słup, który przeszedł badania. Ma minimalnie inny kształt i inaczej pracuje.

Najgorsze w wyprostowanym słupie jest to, że wygląda dobrze. Uszkodzenie zniknęło z oczu, a osłabienie zostało. Następny, kto przejdzie alejką, nie będzie miał pojęcia, że coś tu się stało.

Norma dla użytkowania i przeglądów regałów mówi wprost: uszkodzone elementy wymienia się na takie same, a nie naprawia, bo przy profilach giętych na zimno jakości naprawy nie da się porządnie sprawdzić. Prostowanie wchodzi w grę tylko wtedy, gdy wyraźnie zatwierdzi je konstruktor.

Zielony, pomarańczowy, czerwony

Ta sama norma dzieli uszkodzenia na trzy kolory, trochę jak w sygnalizacji świetlnej:

Zielony to odkształcenie w granicach tolerancji. Regał dalej pracuje, uszkodzenie się zapisuje i ogląda przy kolejnych przeglądach.

Pomarańczowy to przekroczona granica. Miejsce trzeba rozładować i nie wolno go ponownie ładować, dopóki element nie zostanie wymieniony.

Czerwony to bezpośrednie zagrożenie zawaleniem. Ten fragment regału opróżnia się od razu i odgradza.

Odkształcenie mierzy się prosto: przykłada się metalowy liniał określonej długości i mierzy szczelinę, a wynik porównuje z tabelą w normie. Nic na oko. Oprócz bieżących oględzin, które robi wyznaczona osoba w firmie, co najmniej raz w roku regał powinien obejrzeć przeszkolony ekspert.

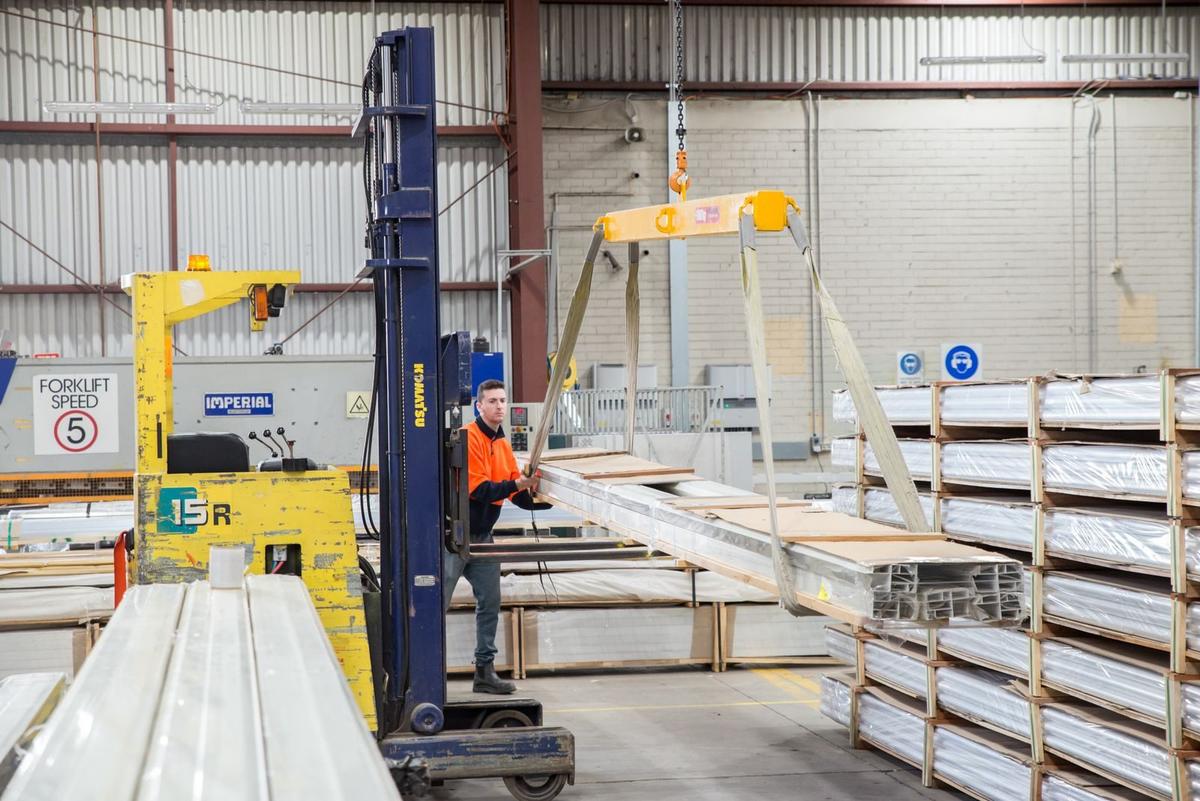

Gdzie uderza wózek

U nas najczęściej obrywały słupy na rogach alejek. Wózek skręca i widłami albo tyłem zahacza o pierwszy słup. Na drugim miejscu była belka najniższego poziomu, w którą operator trafiał widłami, kiedy wyjmował paletę za nisko. Trzecia sprawa jest mniej widoczna: belka wybita do góry, gdy widły przy podnoszeniu palety zahaczą o nią od spodu. Bez zabezpieczenia zaczep potrafi wtedy wyskoczyć z otworów i belka zostaje na krawędzi. Dlatego te małe zawleczki mają znaczenie. Sprawdzaliśmy je przy każdym obchodzie, bo lubią ginąć.
